鄭州中天建筑節能有限公司
新型鋼絲網架夾心聚苯板
建筑節能與免拆外模保溫板一體化
每省只加盟一家公司
本公司主營：保溫與結構一體化，保溫與結構一體化招商加盟，建筑節能與結構一體化設備，鋼絲網架保溫板設備，保溫板雙面抹灰生產線，A級防火改性滲透聚苯板
A級防火鋼絲網架現澆混凝土復合外模板保溫體系
新型鋼絲網架聚苯板ZT—M雙面抹灰結構比CL體系
更好的三大顯著優勢：
1 雙面抹灰，防火。解決工地施工易著火，工廠化制作質量統一。
2 節省外模板費用。現澆混凝土不用外模板。節省20元/平方
3 樓房主體結束后不用外粉抹灰，縮短工期3個月以上。節省30元/平方
ZT-M防火外模板鋼絲網架復合外模板現澆混凝土保溫結構體系是以水泥基雙面層復合保溫板為永久性外模板，內側澆注混凝土，外側抹抗裂砂漿保護層，通過鋼絲網架腹絲將雙面層復合保溫模板與混凝土牢固連接在一起而形成的保溫結構體系。該體系屬于現澆鋼筋混凝土復合保溫結構體系，適用于工業與民用建筑框架結構、剪力墻結構的外墻、柱、梁等現澆混凝土結構工程。
復合外模板由保溫板、保溫過渡層和內、外兩側粘結加強層及加強筋構成，產品具有質量輕、保溫效果好、施工方便、防火性能好、無安全隱患，與建筑物同壽命等優良特性。S復合外模板保溫體系施工時，外側以復合保溫板為永久性外模板，將現澆混凝土墻體與永久性外模板澆注為一體，并通過錨栓連接使其更加安全可靠，澆注完成后外側抹砂漿保護層，滿足建筑節能75%的要求。
1 產品專利名稱：鋼絲網架現澆混凝土免拆復合外模保溫一體板
產品專利號：ZL201720054604.3
2 產品專利名稱：防火保溫板自動抹灰機
產品專利號：ZL201520117314.X
3 產品專利名稱：建筑用保溫板生產裝置（FS,ZTM免拆外模板）
產品專利號：ZL201721414908.2
專利權所有人：鄭州中天建筑節能有限公司
產品主要用途：用于裝配式建筑墻體，保溫與結構一體化建筑，集成房屋輕質隔墻板體系，室內輕質隔墻板,保溫板單面抹灰機，保溫板雙面抹灰一次完成設備。
產品名稱： ZTM建筑保溫與結構一體化保溫體系
招商合作：我公司提供鋼絲網架插絲焊接設備和雙面抹灰設備，提供產品的生產技術，產品專利授權合作。面向全國招加盟合作商，每省只合作一家公司。
微信小程序：裝配式建筑生產線
一 發明該項專利產品的目的
目前鎮化進程加快，消費結構持續升級，人民生活質量的改善，建筑能耗所占社會總能耗的46.7%數字將仍會上升，將超越工業，交通等行業成為第一耗能大戶，建筑節能將成為全社會節能的首要方面。
全國早已累計建成節能面積48億平方米，占城鎮建筑面積的21.7%，這些節能建筑絕大多數工程采用的是外墻外保溫技術，國家《外墻外保溫工程技術規程》規定：在正確使用和正常維護的條件下，外墻外保溫工程的使用年限應不少于25年。預計到2025年將有約60%（約10億㎡）的建筑外墻外保溫工程進入維修和維護期；由此帶來的業主、物業公司、開發商和建設管理部門等多方利益主體之間的組織協調，大量資金投入等問題是無法回避的。這說明外墻外保溫技術雖然好，卻不能與建筑物同壽命。
因此，推行節能與結構一體化技術，不僅是豐富建筑節能體系，促進節能深入開展的工作要求，更重要的是解決了建筑保溫與墻體同壽命的關鍵問題，確保了建筑工程質量和安全，這對于實現“轉方式，調結構，促發展，保民生”的發展目標，建設資源節約型，和諧型社會都具有重大意義。
建設部門對建筑節能與結構一體化技術的規定要求該產品需集建筑保溫功能與墻體圍護功能于一體，墻體不需要另行采取保溫措施即可滿足現行建筑節能標準要求，實現保溫與墻體同壽命的建筑節能技術。
界定一體化技術的概念要滿足三個條件：一是建筑墻體保溫應與結構同步施工，同時保溫層外側應有足夠厚度的混凝土或其他無機材料防護層；二是施工后結構保溫墻體無需再做保溫即能滿足現行節能標準要求；三是能夠實現建筑保溫與墻體同壽命。
因此，我公司通過多年的實驗研發一種主要用于裝配式建筑保溫體系、集成房屋輕質隔墻板體系、建筑保溫與結構一體化體系的保溫產品，即鋼絲網架現澆混凝土免拆復合外模保溫一體板。
該保溫體系具有以下特點：
1）設計施工技術簡單，易于大面積推廣應用?，F澆混凝土框架（框剪）結構的承重結構形式不變，梁柱及剪力墻仍按現行標準規范設計，設計標準和計算軟件齊全，施工技術成熟，易于大面積推廣應用。
2）達到一體化技術要求，實現了建筑保溫與結構同壽命的目的。將永久性復合保溫外模板與框架（框剪）結構的梁柱及剪力墻等現澆混凝土構件澆注在一起，并通過帶“羊”角螺母的連接件牢固連接（抗拉承載力≥0.5Mpa），達到了同步設計、同步施工、同步驗收的技術要求，實現了建筑保溫與結構同壽命的目的。
3）采用多層結構設計型式，具有較高的強度和良好的保溫性能。永久性復合保溫外模板由擠塑保溫板、加強筋、內外粘結增強層和保溫過渡層等組成，具有較高的力學強度，可直接做外模板使用，保溫隔熱性能良好，滿足建筑節能75%的標準要求。
4）具有良好的防火性能。保溫層內外兩側兩個主立面被水泥聚合物砂漿保護層包覆，在施工過程中可有效避免火災現象的發生，建筑工程竣工后，保溫層外側水泥砂漿保護層達30mm以上，防火性能大大提高。
5）采用工程化預制形式，確保產品工程質量。永久性復合保溫外模板全部采用工廠化預制，在使用過程中，無造假可乘之機，杜絕了偷工減料現象的發生，在混凝土澆注過程中，對永久性復合保溫外模板的產品質量進行了現場驗證，有效防止了假冒偽劣產品用于建筑工程。
6）創造性的設置了保溫過度層，避免了抹面層空鼓、開裂等質量通病問題。 在永久性復合保溫外模板結構型式設計中設置了保溫過度層，緩解了保溫模板因環境變化產生的應變，避免了抹面層空鼓、開裂等質量通病問題。
7）.保溫與模板合二為一，工程造價較低。永久性復合保溫外模板可直接用作現澆混凝土結構工程的外模板，將保溫與模板合二為一，減少了施工工序和模板用量，無需其他保溫處理，提高了施工效率，降低了工程綜合造價。
性能特點如下：
主體機架：采用較厚鋼板與型鋼焊接而成，使主體結構更為牢固，緊湊。
焊接電力電子控制系統：采用同步控制技術，焊接時間與分控焊接均由數字化集成電路組成，控制精度性能穩定。
放線裝置特點：緯絲落料機構為自動落料機構與料斗落料機構兩個系列。自動
落料機構電焊網片機，配置了精密截緯直絲機，使該機構緊湊，布局合理；采用料斗落料機構的電焊網片機型，具有操作方便、易學易用、焊接速度高的特
走網：走網采用了彈性拉桿與網格定位裝置，使網格微調容易，網格尺寸精度更高。
降低損耗：
（1）出小格：在焊接大孔徑網片時，在各片之間斷網處會損失一個網格的經絲，這個損失隨網格的增大而增加。為此我公司開發研制出一種出小格的控制裝置，使原材料損失率降到最低，成品率更高。
（2）無須裁邊：緯絲落料機構結構新穎，采用精密截緯直絲機與精密定位裝置相結合，使網片幅寬的緯絲長度一致，邊緣整齊，無需切邊。這種構造是國內同類產品不具有的，并且能節約材料，從而獲得更高的經濟效益。
變壓器：焊接采用了新型高效焊接變壓器，調檔可分為八個級別，擴大了焊接絲徑范圍
技術參數：
焊接絲徑 ￠1.88-￠3.0（mm） 電源 Ac380V 50Hz
焊接孔徑 50*50-200*200（mm） 額定功率 75KVA
焊接幅寬 1200（mm） 外形尺寸 2.5*2.5*1.8（M）
經線數量（焊點） 25 機器重量 1.2T
焊接速度（次/分） 45
鋼絲網架板自動生產線
舒樂板自動生產線，它采用了PLC觸摸屏控制系統，氣動或步進電機作為動力，它通過設備的自動斜插、切斷、平網與泡沫板的嚴格定位，斜插絲與平網的組焊，來完成鋼絲網架聚苯乙烯夾板的生產。生產線自動化、生產效率高、漏焊率低、焊點強度大、均勻、產品的平整度好，生產成本低。
主要參數
額定功率 75KVA
輸入電源 AV380V 50HZ
氣源配置 3m3/min 0.6Mpa
適用范圍 芯板厚度 50mm-100mm
插絲結構 單、雙面網 疏、密插絲
生產規格 標準板 長 3000mm
寬 1220mm
非標準板 長度范圍≤4500mm
使用材料 可焊網絲直徑 ￠2-￠2.5mm冷拉低碳鋼絲
芯板材質 阻燃聚苯乙烯泡沫板
絲網形式 網格距50mm×mm平網
生產效率 見附表
漏焊率 ≤5%
焊接強度 每點≥330N
整機安裝外形尺寸 長 13500mm
寬 1800mm
高 1700mm
重量 4000Kg
生產效率 生產品種 適應范圍 生產效率 用人數
單面網 稀插絲 50mm-100mm 300-400m2/班 4
密插絲 50mm-100mm 260-340m2/班 4
雙面網 稀插絲 50mm-100mm 240-300m2/班 5
密插絲 50mm-100mm 180-260m2/班 5
注：適用范圍指阻燃聚苯乙烯泡沫芯板厚度
切割機
數控切割機，它集平切、切槽、切承插口為一體的多維加工切割機。它可在一臺設備上切出多種形狀的槽，如大小燕尾槽、T型槽、圓弧槽、波紋槽等。此設備有操作方便，精度高，減少聚苯板材浪費等優點。它采用矩形鋼管制造，結構合理。電熱絲切割，運滑，平整光滑。操作簡單，維修方便。
主機尺寸（長×寬×高） 5000×1800×900（mm） 切割尺寸（長×寬×高） 3300×1200×1000（mm）
工作電壓 Ac380v/220v 切割方式 電熱絲
數控系統 電腦繪圖/觸摸屏 運動方式 步進電機
切割速度 0.2-1（m）/分 傳動系統 梯形絲杠

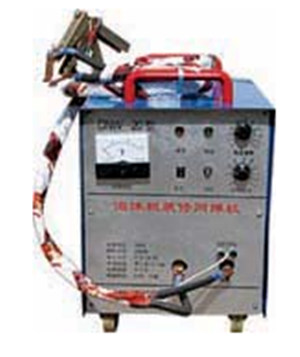

點焊機
該點焊機是鋼絲網架、聚苯、舒東舍板、聚苯保溫墻板等輕體墻板網焊接的專用設備。
性能特點如下：
1. 采用高導磁材料制成的焊接變壓器具有損耗小、效率高、節能省電，提高工作效率；
2. 焊鉗分為氣動和手動，其焊鉗夾力的大小均可隨意調節；
3. 焊鉗觸點選用優質高鉻銅，與焊把線連接處設計獨特，使焊鉗靈活轉動，大大提高了焊接速度，操作方便；
4. 焊接控制器數字集成電路化，使焊接線速度快、質量高、焊接表面無損傷；
5. 主回路采用進口可控硅模塊作為通斷開關，并裝有保護電路。響應速度快，參數穩定、精確，從而確保輸出電流平穩；
產品用途：
該機所生產的舒東舍板，制作工藝簡單，可做隔斷墻、填充墻、屋面板、陽臺板，還可用于外墻貼掛。總之，可根據建筑的不同需要進行靈活設計。其產品具有重量輕（10kg/m2），可明顯降低建筑物的基礎結構造價；另具有保溫隔熱、防火、抗震性能，并且有利于快捷的裝修、安裝施工。
技術參數：
型號 DNW-20型 電壓 380V
焊接絲徑 1.2-3.2mm 瞬時功率 20KVA
電流線徑 6平方×2 輸出電壓 1.5-4.5V
焊接時間 0.01-2秒 焊鉗加壓方式 氣壓/彈簧
焊接頻率 60次/分
調直斷絲機
性能特點：
該機器操作簡便、無噪音，適用于絲徑1-2.5mm,長度30-2000mm范圍的鋼絲調直切斷。
調直直徑（mm） 最大長度（mm） 調直轉速（r-min） 送料速度（m/s） 功率（KW） 轉速（r-min）
1-2.5 2000 2800 25 0.55,0.75 1400-1400
2-5 2000 2800 25 0.55,1.5 1400-1400
鄭州中天建筑節能有限公司，培訓安裝調試，設備終身保修，保證配件供應。
鄭州中天建筑節能有限公司
公司簡介
本公司主要生產供應：
1設備類：泡沫板設備，干混砂漿設備，鋼絲網架泡沫板設備，裝配式建筑設備，保溫與結構一體化設備，EPS保溫泡沫模塊設備，輕質隔墻板設備，廢泡沫造粒設備，廢秸稈再利用做建材設備，防火聚苯板滲透設備，保溫材料設備，巖棉板設備，泡沫線條切割機，抹灰機，塑料系列設備，節能減排環保設備，便攜式水切割設備等。
2產品類：保溫材料系列，保溫與結構一體化板材，裝配式建筑產品系列，智慧消防物聯網，防火門，防火窗，防火玻璃，超薄防彈玻璃，防臺風玻璃窗，輕質隔墻板，裝配式裝修板，除霾新風系統，消防強排風管道，排水板等建筑類產品。
3服務類：危爆產品的冷切割拆除，保溫材料生產技術，裝配式建筑技術服務，承接設備類，建筑類，化工類，工業類疑難雜癥。
4施工類：外墻保溫施工，涂料施工，防火門通風管道施工，輕質隔墻施工，裝配式裝修拎包入住施工，不銹鋼鐵藝施工，裝配式建筑施工。
|
|
|
|
|
